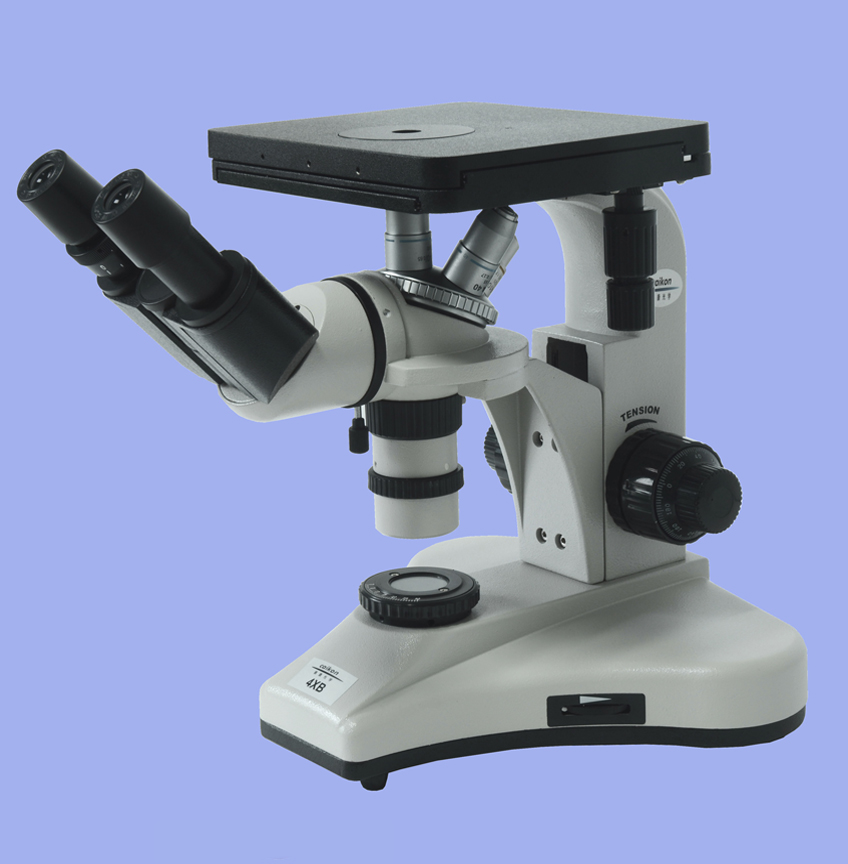

儀器是系倒置式金相顯微鏡，由于試樣被觀察表面與工作臺表面重合，因此與試樣高度無關，便用方便，儀器結構緊湊，外形美觀大方，儀器底座支承面積較大，彎臂堅固，使儀器的重心較低安放平穩可靠，由于目鏡與支承面呈45度傾斜，使觀察舒適。
一、4XB雙目倒置金相顯微鏡的特點和用途:
4XB型雙目倒置金相顯微鏡用以鑒別和分析各種金屬和合金的組織結構，對熱處理后的材料作一般金相組織的研究工作。顯微鏡成像清晰，視野寬廣，整體設計符合人機功能，適合長時間操作。可廣泛地應用在工廠或實驗室進行鑄件質量的鑒定。原材料的檢驗或對材料處理后金相組織的研究分析等工作。
儀器是系倒置式金相顯微鏡，由于試樣被觀察表面與工作臺表面重合，因此與試樣高度無關，便用方便，儀器結構緊湊，外形美觀大方，儀器底座支承面積較大，彎臂堅固，使儀器的重心較低安放平穩可靠，由于目鏡與支承面呈45度傾斜，使觀察舒適。
二、4XB金相顯微鏡的技術參數:
名 稱
參數規格
光路系統
有限遠校正光學系統
放大倍數
100X--1250X
觀察鏡筒
觀察頭：45°傾斜鉸鏈式雙目頭、視度可調、瞳距調節范圍：55mm
目鏡
WF10X（視場φ18mm）
WF12.5X（視場φ15mm）
十字分劃目鏡WF10X（0.1mm/格）
物 鏡
消色差物鏡10X/0.25/工作距離：7.3mm
半平場消色差物鏡40X（彈簧）/0.65/工作距離：0.66mm
消色差物鏡100X/1.25（油、彈簧）/工作距離：0.37mm
轉換器
內向式四孔物鏡轉換器
調焦系統
粗微動同軸調焦,帶鎖緊和限位裝置板,微動格值:2μm,調焦范圍:10mm
載物臺
機械移動平臺、配多種孔徑載物片選擇，面積200mmX180mm、移動范圍：80mmX50mm
載物板
配兩塊載物板，大小：φ68mm，中間孔直徑：20mm,42mm
光源
6V20W鹵素燈光源，亮度可調，內置視場光欄、孔徑光欄，帶濾色板（黃、綠、藍色）
測微尺
0.01mm
儀器重量
5公斤
三、儀器的擴展性：
4XB型金相顯微鏡可通過彩色攝像機和圖象采集設備連接電腦構成電腦型雙目倒置金相顯微鏡4XBC,也可連接數碼相機構成數碼金相顯微鏡4XBD，能通過電腦或者數碼相機來觀察圖片，并且所觀察的圖片可以在計算機屏幕或者數碼相機上顯示出來，還可以通過打印機打印出彩色圖片。
