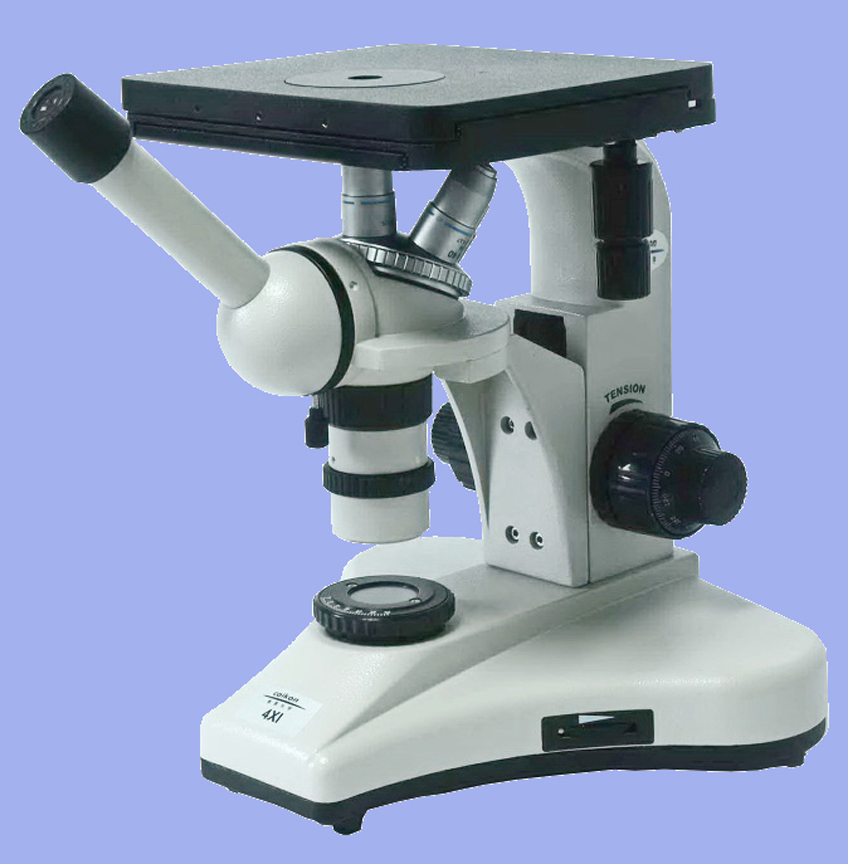

4X1倒置金相顯微鏡用以鑒別和分析各種金屬和合金的組織結構，對熱處理后的材料作一般金相組織的研究工作。顯微鏡成像清晰，視野寬廣，整體設計符合人機功能，適合長時間操作。可廣泛地應用在工廠或?qū)嶒?yàn)室進行鑄件質量的鑒定。原材料的檢驗或?qū)Σ牧咸幚砗蠼鹣嘟M織的研究分析等工作。
一、4X1單目金相顯微鏡的特點和用途:
4X1倒置金相顯微鏡用以鑒別和分析各種金屬和合金的組織結構，對熱處理后的材料作一般金相組織的研究工作。顯微鏡成像清晰，視野寬廣，整體設計符合人機功能，適合長時間操作?？蓮V泛地應用在工廠或?qū)嶒?yàn)室進行鑄件質量的鑒定。原材料的檢驗或?qū)Σ牧咸幚砗蠼鹣嘟M織的研究分析等工作。
儀器是系倒置式金相顯微鏡，由于試樣被觀察表面與工作臺表面重合，因此與試樣高度無關，便用方便，儀器結構緊湊，外形美觀大方，儀器底座支承面積較大，彎臂堅固，使儀器的重心較低安放平穩可靠，由于目鏡與支承面呈45度傾斜，使觀察舒適。
二、4X1金相顯微鏡的技術參數:
|
名 稱 |
參數規格 |
|
光路系統 |
有限遠校正光學系統 |
|
放大倍數 |
100X--1250X |
|
觀察鏡筒 |
單目觀察筒，45度傾斜 |
|
目鏡 |
WF10X（視場φ18mm） |
|
WF12.5X（視場φ15mm） |
|
|
十字分劃目鏡WF10X（0.1mm/格） |
|
|
物 鏡 |
消色差物鏡10X/0.25/工作距離：7.3mm |
|
半平場消色差物鏡40X（彈簧）/0.65/工作距離：0.66mm |
|
|
消色差物鏡100X/1.25（油、彈簧）/工作距離：0.37mm |
|
|
轉換器 |
內向式四孔物鏡轉換器 |
|
調焦系統 |
粗微動同軸調焦,帶鎖緊和限位裝置板,微動格值:2μm,調焦范圍:10mm |
|
載物臺 |
機械移動平臺、配多種孔徑載物片選擇，面積200mmX180mm、移動范圍：80mmX50mm |
|
載物板 |
配兩塊載物板，大?。害?8mm，中間孔直徑：20mm,42mm |
|
光源 |
6V20W鹵素?zé)艄庠?，亮度可調，內置視場光欄、孔徑光欄，帶濾色板（黃、綠、藍色） |
|
測微尺 |
0.01mm |
1、倒置金相顯微鏡主機 2、目鏡10X、12.5X
3、10X測微目鏡 4、目鏡觀察筒
5、物鏡10X、40X（平場）、100(油) 6、載物臺壓簧
7、載物板φ10、φ20 8、杉木油
9、燈泡（鹵素?zé)簦?nbsp; 10、保險絲
11、濾色片（黃、綠、灰及磨砂玻璃） 12、測微尺（0.01）
