DMM-480系列倒置臥式金相顯微鏡采用無放大率色差的無限遠平場消色差物鏡和大視野目鏡,高品質的光學系統使成像更清晰、明亮,視野廣闊

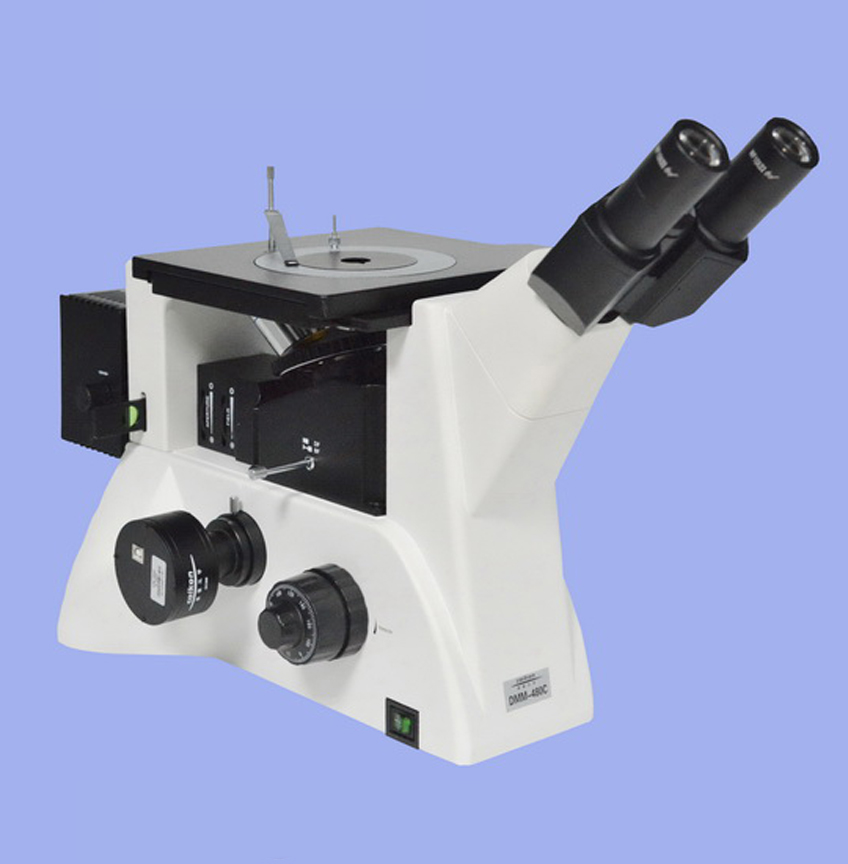

一、DMM-480C倒置臥式金相顯微鏡的主要用途:
DMM-480系列倒置臥式金相顯微鏡采用無放大率色差的無限遠平場消色差物鏡和大視野目鏡,高品質的光學系統使成像更清晰、明亮,視野廣闊。符合人機工程學要求的機體設計，使您在操作過程中更加舒適與輕松。簡潔而新穎的外觀更符合現代潮流。可廣泛用于機械工業的金相組織觀察分析，地礦部門對礦物的分析研究，電子等方面的觀察測量，適合電子、冶金、化工和儀器儀表行業用于觀察透明、半透明或不透明的物資，如金屬陶瓷、集成塊、印刷電路板、液晶板、薄膜、纖維、鍍涂層以及其它非金屬材料，也適合醫藥、農林、公安、學校、科研部門作觀察分析用。同時也是金屬學、礦物學、精密工程學、電子學等研究的理想儀器之一。
本系統是將光學顯微鏡技術、光電轉換技術、計算機成像技術緊密地結合在一起而開發研制成功的一項高科技產品。可以在計算機上很方便地觀察金相圖像，從而對金相圖像進行分析，評級等。
二、DMM-480C倒置臥式金相顯微鏡的主要特點
1、 采用優良的無限遠光學系統，提供優良的光學性能，設計緊湊穩定的高剛性主體，充分體現了顯微鏡的防震要求。
2、 載物臺中間配置圓形載物板，可360度旋轉，在進行偏光觀察時可旋轉載物板
3、 后置式攝影設計，使攝像系統拍攝圖像時不再干擾目鏡觀察
4、 可快速升級暗場觀察系統,使之成為一架明暗場倒置金相顯微鏡,豐富的暗場物鏡可供選擇.
三、儀器的主要技術指標:
|
名 稱 |
參數規格 |
|||
|
光學系統 |
無限遠色差校正光學系統 |
|||
|
觀察筒 |
鉸鏈式雙目觀察筒，45度傾斜，100%通光攝影.瞳距調節范圍 53mm~75mm . |
|||
|
目鏡 |
大視野目鏡10X(Ф22mm) |
|||
|
10X(Ф22mm)大視野分劃目鏡（0.10mm/格） |
||||
|
長工作距離無限遠平場消色差物鏡 |
物鏡倍率 |
數值孔徑 |
工作距離（mm） |
蓋玻片厚度（mm） |
|
10X |
0．25 |
20．2 |
0 |
|
|
20X |
0．40 |
8.80 |
0 |
|
|
50X |
0．70 |
3.68 |
0 |
|
|
100X（干式） |
0．85 |
0.40 |
0 |
|
|
放大倍數 |
光學放大倍數100X-1000X |
|||
|
物鏡轉換器 |
五孔物鏡轉換器(滾珠內定位) |
|||
|
調焦機構 |
帶限位和調節松緊裝置的同軸粗微動調焦系統，微動手輪格值為 : 0.002 mm |
|||
|
載物臺 |
雙層機械移動式載物臺，載物臺尺寸：242mmX200mm，移動范圍:橫向30mm，縱向：30mm ，中間帶可旋轉圓形載物板 |
|||
|
偏光裝置 |
插入式起偏、檢偏裝置，可360度旋轉檢偏鏡，起偏和檢偏均可移出光路 |
|||
|
濾色片 |
插片式藍、黃、綠、磨砂濾色片 |
|||
|
照明系統 |
6V30鹵素燈照明，亮度可調 |
|||
|
落射式柯勒照明系統，內置視場光欄，孔徑光欄調節 |
||||
|
可拆卸式燈箱，雙引腳插入式燈座，燈箱外有燈絲位置移動旋鈕。 |
||||
|
電腦攝像系統CK-500 |
CK-500彩色攝像機: 分辨率：2560×1920，功耗小，連接簡單：USB接口， 圖像質量好 ,色彩還原性好 ,圖像穩定，所有攝像機均經過長時間測試 ,體積小，安裝方便，采集方式:連續采集,圖像大小可調,增益調節,曝光時間調整,增益調。 |
|||
四、系統組成：
1、倒置臥式金相顯微鏡DMM-480 2、攝像機接口
3、彩色數字攝像機CK-500 4、計算機(選配)
五、儀器選購件：
1、大視野目鏡15X、20X；刻度目鏡WF10X
2、暗場裝置
3.微分干涉裝置：微分干涉插板、微分干涉物鏡
4、高清數字攝像機CKC600、CKC2000系列
5、金相分析軟件DM-3000 顆粒分析軟件DL-30000
