一、DZ-3000端子截面分析軟件系統特點：

        蔡康DZ-3000端子分析軟件是為做接線端子截面分析的客戶專門開發的計算機分析系統，加密鎖編號獨立，終身提供免費升級服務，可在軟件界面實時采集端子照片，可按用戶要求制作特殊報告格式。

        DZ-3000端子分析軟件分析原理是：將制作好的壓線端子截面分析樣品放置于顯微鏡下，通過顯微鏡放大圖像后在電腦實時顯示出來，再由軟件測出端子相關數據，最終由軟件生成一份專業分析報告文檔。

二、DZ-3000端子分析軟件主要功能：

1、端子截面測量功能：

   本軟件可測量端子芯線數；壓接高度；壓接寬度；壓接角度；支承高度；尖端間距；毛刺高度；毛刺寬度；基體厚度；芯線斷面積；斷面積壓縮比率。

2、圖像處理功能：

   在端子截面照片拍攝過程中，因樣品的制備及拍攝的原因，一般情況下需將拍攝的端子照片進行處理后再進入測量分析過程。軟件提供了上百種圖像處理方法，如亮度調整、對比度調整、顏色調整、轉換為灰度圖像、灰度自動色階、二值化處理、去除雜點、連接斷線、反相、通道、銳化、柔化、邊緣增強、中值濾波去噪等處理和調節圖像的方法。

3、新建報告及打開報告：

  可按用戶需求制作報告文檔的錄入界面、軟件可自動生成電子報告文檔，報告文檔內容包括檢驗單位信息、分析結果、附有標尺及設定的倍數照片、并提供報告的保存和打印功能。報告可保存成word、PDF、及EXCEL表格三種格式。用戶也可以新建或打開以軟件獨有.dt格式的報告文件。

4、幾何測量功能：

   本軟件提供了:“點”、“直線”、“矩形”、“圓”、“多邊形”、“角度”等多種測量工具及測量方法，可完成長度、面積、角度等測量工作。可在測量圖上備注文字，標尺，設定固定倍數等。測量完成后可通過軟件功能生成一份單圖或多圖的測量報告。

5、定倍打印：

   可一次裝入多幅圖片，設置一個所需要的倍數，并可對其進行圖像處理，設置說明文字和打印版面，設置比例尺，生成一份用戶所需要的報告文件。

三、系統組成：

   軟件系統由如下部分組成：

    ⒈軟件程序（光盤）；⒉加密狗：USB型（獨一編號的加密鎖）  ⒊電子使用說明書

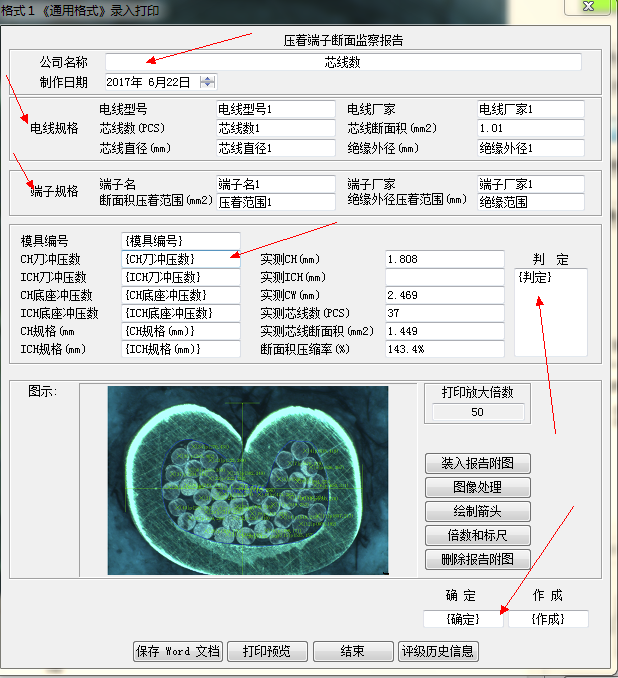

四、DZ-3000端子分析軟件報告編輯界面及報告文檔:

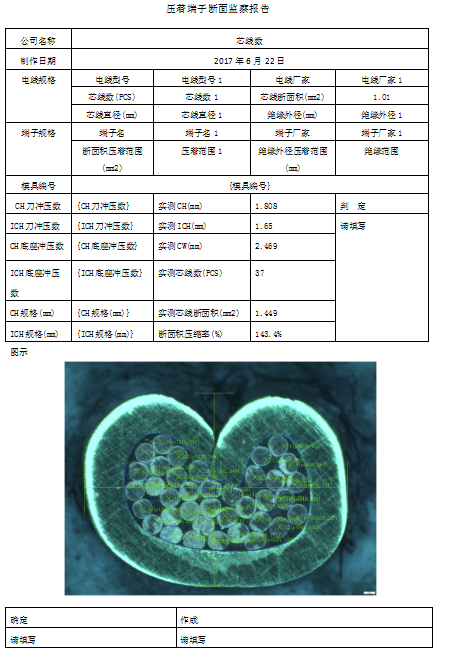

           分析報告模板
